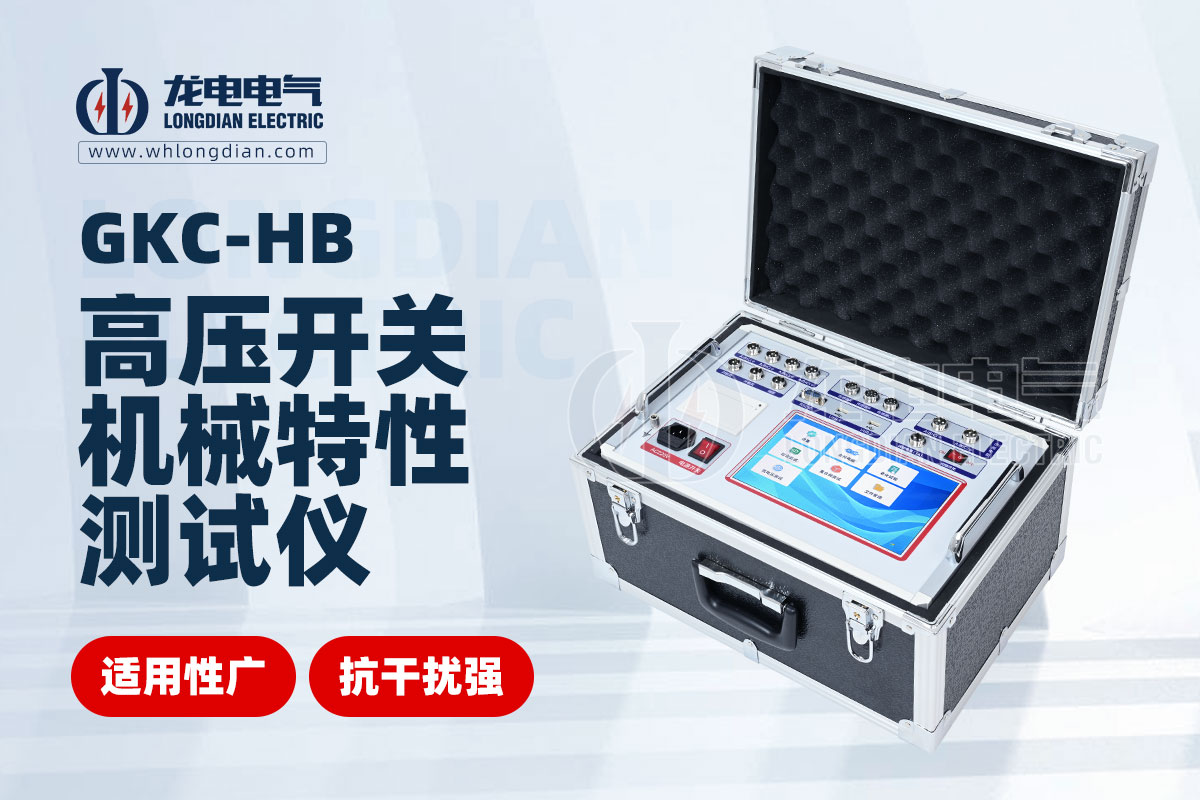

高壓開關機械特性測試儀是用于測試和評估電力系統高壓斷路器的機械特性參數，如分合閘時間、速度及行程等。它廣泛應用于少油、多油、真空及六氟化硫等多種電壓等級的高壓開關，確保其性能符合標準要求。

時間測量原理

高壓開關機械特性測試儀對時間的測量至關重要，它能準確判斷開關分合閘動作的及時性和同步性。測試儀內部采用高精度時鐘電路，以微秒甚至納秒級的精度進行計時。當高壓開關接收到分合閘控制信號開始動作時，測試儀通過傳感器檢測到動觸頭開始運動的瞬間，立即啟動計時。當動觸頭運動到特定位置（如合閘到位或分閘到位）時，傳感器產生相應信號，測試儀停止計時，從而得到高壓開關的分合閘時間。對于分合閘相間不同期、相內不同期等參數的測量，測試儀會同時監測三相動觸頭的運動情況，分別記錄每相到達特定位置的時間，然后計算出它們之間的時間差值。例如，在三相高壓開關中，通過精確測量各相分合閘時間的差異，可判斷開關三相動作的一致性，確保電力系統三相電流的平衡分配，避免因不同期問題導致的設備損壞和電力事故。

控制信號觸發原理

◆ 內觸發方式

內觸發方式是測試儀利用自身內部電源輸出控制信號來驅動高壓開關分合閘動作。測試儀內部集成了可調節的直流電源，輸出電壓范圍通常為 DC6 - 270V，電流可達 20A。在進行測試時，操作人員在測試儀面板上設置好相關參數，如分合閘線圈動作電壓等，然后將測試儀的合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入高壓開關的控制回路中，一般接在輔助開關接點前。當點擊測試儀上的合閘或分閘操作按鈕時，內部電源輸出相應的直流電壓信號，驅動高壓開關的分合閘線圈動作，從而實現對高壓開關的控制操作。這種方式操作方便，適用于大多數常規高壓開關的測試，但對于一些線圈負載過大或特殊類型的高壓開關可能無法有效驅動。

◆ 外觸發方式

外觸發方式主要針對那些無法用測試儀內部電源驅動的高壓開關，如老式的少油斷路器、永磁斷路器等（其合分閘線圈電流很大）。此時，測試儀不提供驅動電源，而是采集高壓開關分（合）閘線圈的電壓信號（交流、直流均可）作為觸發信號。首先，將控制線接入儀器面板的 “外觸發” 端口，并在儀器上進行參數設置，將觸發方式設置成外觸發，同時設置采集信號的等待時長（一般為 5 秒左右）。然后，用外觸發線接合閘或分閘線圈兩端（接控制回路點也可以）。當高壓開關實際進行分合閘操作時，其線圈電壓發生變化，測試儀檢測到這個電壓變化信號后，立即開始采集和分析相關數據，如分合閘時間、速度等機械特性參數。這種方式能夠適應更多類型高壓開關的測試需求，但需要注意根據高壓開關控制屏的接線圖正確接線，確保信號采集準確。

◆ 手動觸發方式

手動觸發方式是一種特殊的測試手段，在某些情況下（如現場不便于連接控制線或進行簡單的特性評估時）使用。在參數設置菜單中，將采集信號時間延長（如延長至 5 秒鐘），然后操作人員手動快速進行高壓開關的分或合閘操作。測試儀在設定的采集時間內等待信號，一旦檢測到開關動作產生的相關信號（如傳感器信號變化），就開始記錄數據。需要注意的是，手動觸發操作要在設定的采集時間內完成，否則可能導致數據采集失敗。這種方式測試的數據主要用于參考彈跳時間、彈跳次數、同期、速度等參數，合、分時間為評估值，雖然精度相對較低，但在一些特定場景下仍具有一定的實用價值。

數據處理與分析原理

高壓開關機械特性測試儀采集到傳感器測量數據（如行程、速度等）和時間測量數據后，會通過內部的微處理器進行數據處理與分析。首先，對采集到的原始數據進行濾波處理，去除噪聲干擾，提高數據的準確性。然后，根據預設的算法計算出各種機械特性參數，如分合閘時間、不同期時間、速度曲線、行程曲線、彈跳時間及次數等。同時，測試儀還具備數據存儲功能，能夠?qū)y(cè)試數據和相關圖形（如合閘行程曲線、分閘行程曲線、線圈電流曲線等）存儲在內部存儲器中（可存儲多達 30000 組試驗數據，還可擴展存儲卡），方便后續查看和分析。部分測試儀還支持?jǐn)?shù)據傳輸功能，可通過 USB 接口將數據直接保存到 U 盤，或通過 RS232 接口（選配）聯機操作將數據上傳到計算機進行更深入的分析、處理和存檔。此外，一些先進的測試儀還內含包絡線功能，通過對一臺開關多次測試的數值，生成標準包絡線，與后續測試數據進行對比分析，從而更直觀地判斷高壓開關的性能變化趨勢，及時發現潛在故障隱患，為電力系統的預防性維護提供有力支持。

高壓開關機械特性測試儀通過多種先進技術原理的協同工作，實現了對高壓開關機械特性全面、精準、高效的檢測和分析，在電力系統的安全穩定運行中扮演著不可或缺的重要角色。無論是電力設備制造商的產品質量檢測，還是電力運維部門的日常巡檢和故障診斷，都離不開這一關鍵設備及其可靠的工作原理。
